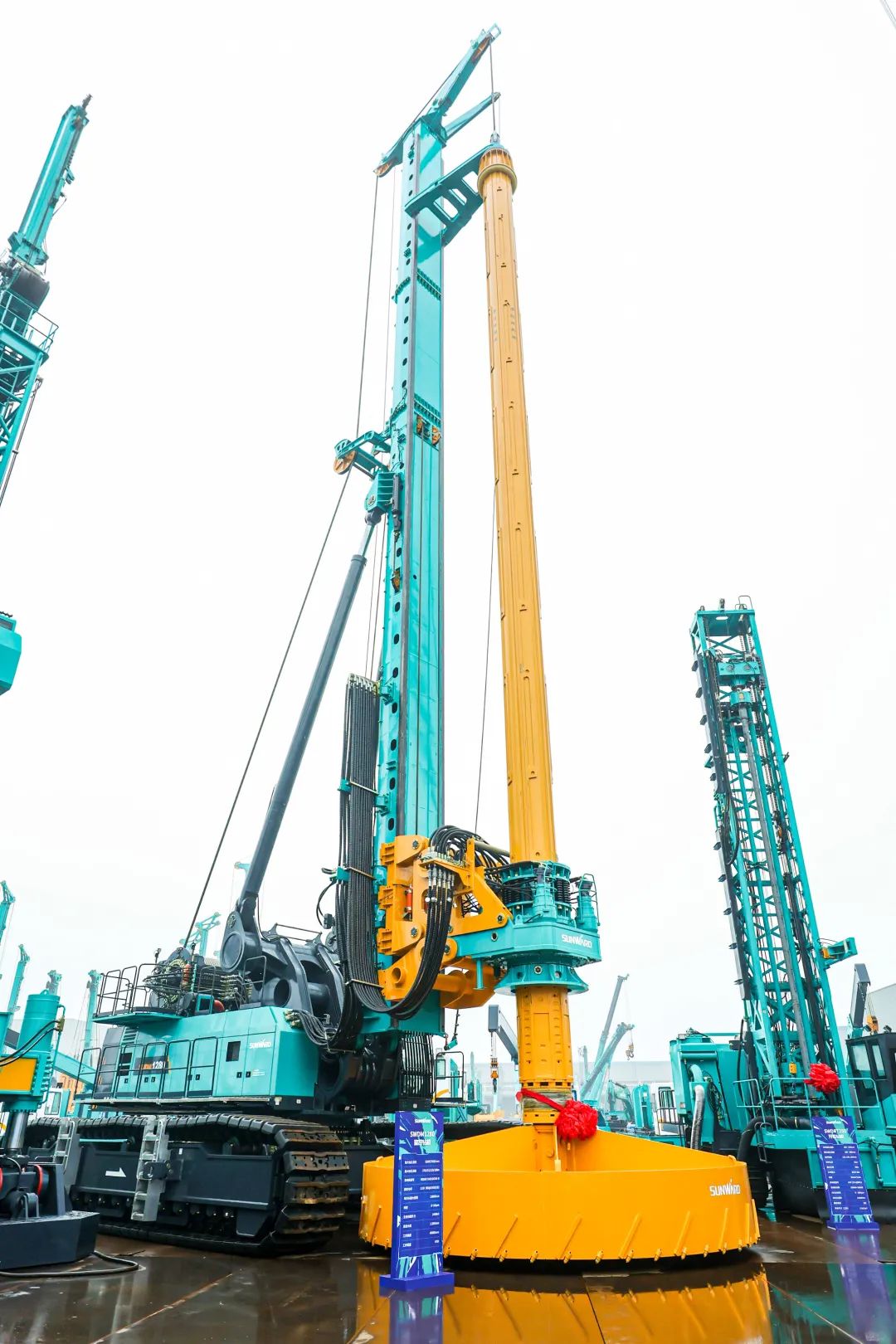

鉆孔直徑7米、鉆孔深度170米！世界最大旋挖鉆機成功下線

最大輸出扭矩高達1280kN.m，最大鉆孔直徑可達7米、鉆孔深度超過170米，全裝備最大行走重量達到470噸，相當于近400輛小汽車……1月7日，山河智能自主研制的SWDM1280旋挖鉆機下線，它成功刷新了行業紀錄，主要技術參數指標創(chuàng )世界之最。

那么，這款“超級旋挖”到底有何“超級”之處？它又能為基建工程帶來哪些助力？不妨讓我們來一探究竟。

這款由山河智能自主研制的SWDM1280旋挖鉆機，不僅是其“先導式創(chuàng )新”的又一突出成果，更是助力超級工程的重要利器。
      隨著國家一批重大基礎建設項目的實施，市場急需成孔質量好、施工效率高的超級旋挖鉆機，然而，目前樁基礎施工設備難以滿足超大直徑深孔嵌巖成孔的要求。正是在此背景下，這款“超級旋挖”應運而生。

“2010年的時候，我們在國內率先開發了最小的SWDM40旋挖鉆機用于民建工程；從那時起就一直懷著做一款全球最大旋挖鉆機的夢想?！毖邪l(fā)人員談到，他們一直在等一個超級工程牽引裝備的研發創(chuàng )新，剛好在2020年迎來了跨海大橋超大直徑深孔嵌巖成孔的施工需求，“超級旋挖”項目也得以上馬。
      從2020年7月開始，山河智能研發團隊在董事長、首席專家何清華的帶領下，著手對多功能旋挖鉆機開展研發工作，先后進行了多達12次的專家技術研討會(huì )，攻克了多個技術難點，設備于2021年12月底完成首臺產品的內部調試，達檢驗標準后即將發往工地。

“它的最大鉆孔直徑可達7米，鉆孔深度超過170米，能夠滿足超大直徑深孔嵌巖成樁的要求，可以應用到跨海大橋等超級工程的樁基礎施工中?！毖邪l(fā)人員介紹，這款裝備重量相當于近400輛小汽車，其扭矩高達1280kN.m，主要技術參數指標創(chuàng )下了新的世界紀錄。

作為地下工程裝備領域的超大型裝備，SWDM1280旋挖鉆機在作業范圍、施工效率等方面有著顯著優勢，更憑借著先進的技術，克服了“塊頭大”、應用工況復雜等帶來的難題，各項性能均保持在行業領先水平。

為了解決在“超級旋挖”施工過程中，面臨的穩定性問題。山河智能研發團隊將何清華首創(chuàng )的“大慣量回轉制動與輔助穩車裝置”專利技術應用到裝備上，“通過在上車和下車之間安裝四個頂層油缸，類似于汽車的剎車系統，當裝備鉆孔時，這四個油缸就會(huì )限制連接處的相對運動，確保了施工的穩定性?！毖邪l(fā)人員解釋。
      同時，為了更好地適用超深超大直徑入巖施工，SWDM1280旋挖鉆機采用全球首創(chuàng )的五鍵配合式加強大直徑鉆桿，相比傳統三鍵式鉆桿，它能在滿足大扭矩鉆進的同時降低驅動鍵的負載，相較于市面上同樣長度的鉆桿，承載能力提高60%。
      據研發人員介紹，為應對特殊工況及危險工況，SWDM1280旋挖鉆機還采用全電液控系統，可配置近距離遙控器與5G遠程操作倉，實現無人化操作，結合遠程多角度施工監控，讓操作者有如身臨其境感受。同時利用遙控功能，操作手可以遠離超大設備進行遙控操作機器，確保人身安全。

與所有超大型裝備一樣，SWDM1280旋挖鉆機也面臨著運輸時超重、超寬、超高和現場拆裝困難的問題。對此，研發人員創(chuàng )造性地采用了自裝自卸型履帶底盤技術，設計了邊梁雙銷自動插銷結構，可以快速地將底盤兩邊和平臺分解開，簡化了拆裝機過程，平均作業效率提高一倍，不僅節省大量人力，還省掉了大噸位吊機的租賃費用。
      除了這些，為了進一步優化性能，SWDM1280旋挖鉆機在動力系統、涂裝、焊接等當面均有突破，彰顯大國重器的科技創(chuàng )新實力。

完善型譜 打造“超級旋挖大家族”

事實上，山河智能在旋挖鉆機的研制和開發上已有二十多年的積淀。
2001年，山河智能開始研制首臺SWDM20旋挖鉆機，具有自制伸縮式底盤技術，同時結合863項目“計算機控制高性能旋挖鉆機的研發與產業化”，自主開發了旋挖鉆機基于CAN總線的電子控制系統，填補國內空白。

2003年后，研發團隊進行了大量的迭代升級，優質的產品層出不窮，比如明星產品SWDM160H、SWDM300H、SWDM360H，同時形成了小微型至超大型系列機型，扭矩從40至1280覆蓋幾十個型號。

2017年，山河智能開發了全球最大的步履式旋挖鉆機SWDM600W，對超大直徑深孔樁基礎施工技術與應用進行深入系統的研究。
      一直以來，山河智能SWDM450、SWDM550、SWDM600等多款超大旋挖鉆機產品都備業內客戶好評，多個重大項目都有山河智能品牌的身影。同時，山河智能旋挖鉆機的市場份額也進入中國第一梯隊。

截至目前，山河智能旋挖鉆機型譜已覆蓋SWDM40至SWDM1280機型，型譜齊全，能夠滿足未風化巖層施工、低凈空施工、高緯度高寒地帶施工、海上施工等各種工況。除了一系列的創(chuàng )新裝備，針對客戶如何選用機器與采用最優施工工法問題，山河智能研發團隊還就不同項目的施工要求，為客戶提供成套施工解決方案。

通過裝備、工程和工法協同創(chuàng )新，以難點工程為牽引，山河智能形成涵蓋建筑基礎裝備和地下空間裝備的系列化產品集群和附加值高、種類多的地下工程成套解決方案，成為引領行業發展的地下工程裝備專家。
      此次推出更大型號產品，不僅擴充了山河旋挖鉆機的型號，更進一步提高了山河的品牌影響力。下階段，山河智能將針對超級旋挖鉆機開展設計優化、施工工法研究等工作，針對市場要求對型號進行細分，將推出不同客戶不同施工場景的定制化產品，打造“超級旋挖大家族”。
